DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)

| หมวดแต่ง-ดัดแปลง | bt-50
ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 18 ต.ค. 2555
© เนื้อหานี้ ผู้โพสสร้างสรรค์เอง ® ตอบได้เฉพาะสมาชิกประจํา (เข้าใช้งานระบบอย่างน้อย 15 วันต่อครั้ง)
เข้าชม 14745 (8 ต่อวัน) ตอบ 13 ถูกใจ ถูกใจ 20
หัวข้อแนะนำ

DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)

เนื่องจาก เพื่อนสมาชิก ถามกันมาเยอะ เรื่องการติดตั้ง และจุดต่อสาย เลยจัดมาให้ครับผม....กับไฟส่งเท้า 4 จุด ตามคำเรียกร้อง...

*** คำเดือน ระวังอย่าให้สายไฟช็อตกันนะครับ ไม่งั้นฟิวส์ขาดแน่ๆ ทางที่ดีซื้อฟิวส์มารอเลยก็ได้ครับ

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-1

อุปกรณ์มีดังนี้

1.หลอดไฟ ซื้อตามตลาดนัด อันละ 30 บาท

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-2

2.กาว 2 หน้า 3 M อันนี้มีอยู่แล้ว



3.คัตเตอร์

4.หัวแร้ง

5.ตะกั่ว

6.เทปพันสาย

7.สายไฟ อันนี้มันแถม ตอนซื้อลำโพงมา

8.เข็มขัดรัดสายไฟ อันนี้ก็มีอยู่แล้ว

และ ไขควง....

มาเริ่มต้นกันครับผม......

1.ถอดขอบกันรอยประตู ออกก่อนครับ

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-3

2.ถอดขอบด้านข้าง ผมเรียกว่า คิก พาแนล แต่ไม่รู้ท่านอื่น เรียกว่าอะไร...อกก ตรงจุดที่มีนัด หมุนออกเลยครับ

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-4

3.ถอดเก๊ะออก โดยการบีบที่จุดตรงมือผมจับ ก็จะหลุดออกมา แล้ว ยกออกครับ...

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-5

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-6

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-7

เปิดมาก็จะเห็น แบบนี้ ครับผม....

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-8

จุดต่อไฟตรงด้านซ้ายสุด อยู่ตรงโครงเหล็ก ซ้ายมือ ดังรูปครับผม

ต่อสาย เข้าจุดนี้ครับ สายสี แดง/เหลือง กับ น้ำเงิน/แดง ( ลองต่อดูก่อนว่าอันไหนถูก ถ้าถูก ไฟจะติด ถ้าผิด จะไม่ติดครับ)

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-9

พ่วง ฟิวส์ สักหน่อยก็ดีครับ กันไฟสปาร์ค ...

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-10

ทีนี้มาดู จุดติดตั้งไฟกันครับ

1. ใต้เก๊ะ....ตรงโครง ติดด้วยกาว 2 หน้า..

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-11

2.ใต้กล่อง ฟิวส์

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-12

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-13

3 และ 4 กรีดตรงโครงเบาะ เพื่อติดตั้งไฟ ครับผม ข้างละ อัน..

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-14

สายไฟผมเดิน แบบลูกทุ่งเลย เพราะมีพรหม บังอยู่...

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-15

เสร็จแล้ว จะได้แบบนี้ ครับผม....

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-16

อันนี้สำคัญครับ สังเกตุ สวิทช์ประตูครับ อยู่ตรงประตูแค็บ....ลองกดดู ถ้าต่อถูก กดแล้ว ไฟต้องดับครับผม..

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-17

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-18

เรียบร้อยครับผม...ง่ายๆ ทำได้ด้วย ตนเองครับผม....ลองดูครับผม

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-19

ติดตาม อัพเดตข่าวสาร BT+RG คลิ้กที่นี่

สมาชิกที่เข้าชมล่าสุด

มาดูโลกหุ่นกันเถอะ ได้ทั้งขำ และความรู้

1
namo (จรัณย์)
# โพสเมื่อ 19 ต.ค. 2555
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 4 ถูกใจ ถูกใจ 1
วันนี้ผมจะทำครันน้ารณ แต่ผมได้ไฟมาอันละ 55 บาทครับ

namo (จรัณย์)
# โพสเมื่อ 19 ต.ค. 2555
ถูกใจ ถูกใจ 0
ซื้อมาจากร้านขายอะไหร่มอไซค์ ไม่รู้ใส่ได้หรือเปล่า
ครับผม ไฟมีตั้งแต่ 6 บาท จนถึง หลายร้อย ครับ แล้วแต่จะเลือกใช้ และ หามาได้ครับผม....ถ้าอยากได้ถูก หาซื้อ LED ที่เป็นหลอดอย่างเดียว มาพ่วงกันแล้วเอาซิลิโคนยิงขากันช็อตกันจะได้ถูก แต่จะเพิ่มความยุ่งยากอีกนิดครับผม
[ถึง namo] ได้หมดครับผม 12V เหมือนกันครับ
รอชมผลงาน
tu
# โพสเมื่อ 21 ต.ค. 2555
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 1
ขอบคุณครับน้า   ชัดเจนอย่างนี้ต้องจัดแล้วครับ

จัดไปครับ อัพผลงานให้ดูหน่อยเด้อ....
namo (จรัณย์)
# โพสเมื่อ 22 ต.ค. 2555
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 1
ขอบคุณครับน้ารณ จัดแล้วครับ ได้สีแดงแบบนี้  ภาพไม่ชัดครับกล้องไม่ค่อยดี  ขอบคุณอีกครั้งครับน้ารณ

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-25

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-26

โห....สีวัยรุ่นซะด้วย....สดใสเลยครับ
tu
# โพสเมื่อ 23 ต.ค. 2555
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 1
ขอบคุณครับน้า

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-28

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-29

ไม่เป็นไรครับผม...ช่วยๆกันครับ....ยินดีด้วยครับที่ทำสำเร็จ....ทำได้ด้วยตนเอง ภูมิใจดีครับผม อย่างนี้ต้องให้รางวัลตัวเองสัก 1 ขวดแล้วครับผม แก้เหนื่อย...อิอิ
DKโอ (โอ)
# โพสเมื่อ 24 ต.ค. 2555
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 2
เดี๋ยวต้องหาเวลาจัดสะแล้วววว....ขอลคุณครับน้ารณ

จัดไป
Roongruengk (เขม)
# โพสเมื่อ 3 มี.ค. 2556
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 1
กำลังหาอยู่พอดีเลยครับ...ขอบคุณมากนะครับ

ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 4 มี.ค. 2556
ถูกใจ ถูกใจ 0
ไม่เป็นไรครับ คลัง DIY ดูที่หน้าส่วนตัวผมเลยครับ อิอิ
kaeng (เก่ง)
# โพสเมื่อ 18 มี.ค. 2556
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 2
จัดมาแล้วคับน้าได้ประมาณนี้คับ  เล่นเอาผมทั้งวันเลยคับเพราะไม่เคยทำอ่ะคับ  ไม่อยากรบกวนน้าคับเลยทำไปงงไปจนได้คับ  ขอบคุณคับน้า

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-33

ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 19 มี.ค. 2556
ถูกใจ ถูกใจ 2
ยินดีด้วยครับผม คุณก็ทำได้ Do it yourself.
คนรัก BT (ต่อศัก)
# โพสเมื่อ 4 มี.ค. 2557
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 4 ถูกใจ ถูกใจ 1
วันนี้ผมได้ลองทำโหยากมากน้าหาสายไหไปเถอะน้ารณ

ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 5 มี.ค. 2557
ถูกใจ ถูกใจ 1
เขาก็ทำกันเยอะแยะนะครับไม่เห็นมีปัญหาอะไร
คนรัก BT (ต่อศัก)
# โพสเมื่อ 5 มี.ค. 2557
ถูกใจ ถูกใจ 1
เดี๋ยวลองใหม่น้ารณ
ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 5 มี.ค. 2557
ถูกใจ ถูกใจ 1
[ถึง คนรัก BT] โทรมาปรึกษาได้ครับ 086-1584208
คนรัก BT (ต่อศัก)
# โพสเมื่อ 5 มี.ค. 2557
ถูกใจ ถูกใจ 1
[ถึง ครอบครัวตัวอ้วน] เสร็จแล้วน้ารณขอบคุงมากครับสวยเลยเดี๋ยวจะเอารูปให้ดูครับน้า
krichcom (กุ๊ด)
# โพสเมื่อ 10 มี.ค. 2557
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 4 ถูกใจ ถูกใจ 0
น้าๆ พอดีอยากจะติดไฟใต้ท้องรถครับ เวลากดปลดล็อกรถ ไฟใต้ท้องติดครับ ช่วยในการมองเห็นเวลาเราจะขึ้นรถครับ    พอทำได้ไหมครับ ตอนนี้ผมก็หาวิธิอยุ่ครับ  ช่วยเเนะนำหน่อยน่ะครับ

ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 10 มี.ค. 2557
ถูกใจ ถูกใจ 0
เหอๆๆๆ ต้องไล่สายครับ บังเอิญว่ารถผมไม่มีรีโมทย์อ่า......เลยไม่รู้จะไล่ยังไง
maxz_z (เป้)
# โพสเมื่อ 10 มี.ค. 2557
ถูกใจ ถูกใจ 1
ผมทำไว้อยู่นะคับ เพียงแต่ของผมเป็นไฟส่องพื้นกระจกมองข้าง เวลากดรีโมทแล้วไฟติด กระทู้เก่าผมมีอยู่คับ
maxz_z (เป้)
# โพสเมื่อ 10 มี.ค. 2557
ถูกใจ ถูกใจ 0
http://www.bt-50.com/topic.php?q_id=35375
krichcom (กุ๊ด)
# โพสเมื่อ 11 มี.ค. 2557
ถูกใจ ถูกใจ 0
ขอบคุณครับ ได้วงจรเเล้วครับ กำลังจะทำอยุ่ครับ
อาร์ทดี้ (อาร์ทดี้)
# โพสเมื่อ 20 มี.ค. 2557
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 6 ถูกใจ ถูกใจ 0
คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-49

น้าๆคับ...ผมลองทำตามขั้นตอนที่น้ารณบอกทั้งหมดคับ เพื่อจะติดตั้งไฟส่องส่องเท้า  แต่พอทำไปได้สักพัก ลองเสียบสายไฟลองกับสวิสต์ที่บอกแล้วครั้งแรกไฟมันติดคับ...แต่พอผมจะทำการติดตั้งเท่านั้นละคับ ระบบไฟหลายๆอย่าง เครื่องเล่นMP3 ไฟผนังรถ รีโทมท์ล็อก...ใช้ไม่ได้เลยคับ ตอนนี้ล็อกรถต้องใช้กุญแจปิดเปิดรถเอา วิธีแก้ไขต้องทำยังไงบ้างคับ หรือต้องเข้าศูนย์คับ และค่าซ่อมจะแพงไหมคับ ปล. รถผม BT-50 คับ   T_T

pae2194 (แป๊ะ)
# โพสเมื่อ 20 มี.ค. 2557
ถูกใจ ถูกใจ 1
ลองเช็คฟิว์สดูก่อนครับ ผมว่าน่าจะต่อผิดนะครับ
[ถึง pae2194] ผมลองเอาสายหลอดไฟแตะเฉยๆคับ มันก็ติดนะคับ...แต่พอผมจะเดินสายไฟเท่านั้นแหละ...ดับหมดเลยคับ ต่อแจ็คไฟเข้าตามปกติไฟก็ดับเหมือนเดิมคับ เพลงก็ไม่ได้ฟัง กุญแจก็ใช้ไม่ได้ T_T
pae2194 (แป๊ะ)
# โพสเมื่อ 20 มี.ค. 2557
ถูกใจ ถูกใจ 1
ลองไล่ฟิว์สของระบบในรถดูก่อน ให้ระบบในรถมันปกติเหมือนเดิมพวกอุปกรณ์ที่ดับไปอะคับ แล้วค่อยลองต่อไฟส่องเท้าใหม่อีกที
ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 21 มี.ค. 2557
ถูกใจ ถูกใจ 1
[ถึง อาร์ทดี้] ฟิวส์ขาดครับ การจะเดินไฟ หรือ ทำอะไรกับระบบไฟ ควรจะถอดขั้วแบตออกก่อน จะได้ป้องกันการลัดวงจร....ฟิวส์ที่ขาด เป็นฟิวส์ทรง 4 เหลี่ยม ตัวใหญ่หน่อย ตัวละประมาณ 50 บาทครับ
ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 21 มี.ค. 2557
ถูกใจ ถูกใจ 1
[ถึง อาร์ทดี้] ให้ร้านไดนาโม เปลี่ยนให้ก็ได้
ครอบครัวตัวอ้วน (รณ)
# โพสเมื่อ 21 มี.ค. 2557
ถูกใจ ถูกใจ 0
[ถึง ครอบครัวตัวอ้วน] ฟิวส์ตัวนี้ อยู่หน้ารถ ใกล้แบตครับผม รูปตามด้านล่างครับ
ครอบครัวตัวอ้วน (รณ) ♠ เจ้าของหัวข้อ
# โพสเมื่อ 21 มี.ค. 2557
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 0 ถูกใจ ถูกใจ 0

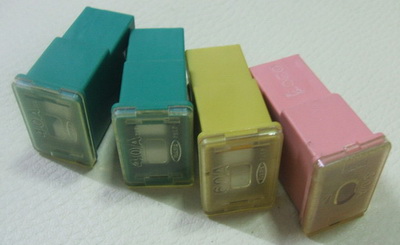

ฟิวส์ตัวที่ขาดเป็นแบบนี้ ถ้าจำไม่ผิด เป็นฟิวส์ ACC

คลับ BT-50-Ranger-DIY ติดไฟส่งเท้า 4 จุด....(เห็นถามกันมาเยอะ เลยจัดให้)-60
Thanagon Janthaphaha
# โพสเมื่อ 15 ก.ค. 2557
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 0
ต่อจากไฟตรงกุญแจได้ไหมครับเพราะผมลองสังเกตุดูมันจะหน่วงเวลานิดๆด้วยน่ะครับ เท่ห์ดี

Khamrone Jaruschalermpong
# โพสเมื่อ 16 ก.ค. 2557
ถูกใจ ถูกใจ 0
ลองดูครับ
Worrai Piriyhapim ♠ เจ้าของหัวข้อ
# โพสเมื่อ 28 พ.ค. 2558
® ตอบได้เฉพาะสมาชิก
ตอบ ตอบ 1 ถูกใจ ถูกใจ 1
เมื่อวานมีน้าท่านหนึ่งโทรมาทักว่ารูปหาย มาเพิ่มรูปให้ครับ

Pattanate Sakulhom
# โพสเมื่อ 30 พ.ค. 2558
ถูกใจ ถูกใจ 1
ครับ..ผมเอง..ขอบคุณครับ
